Et fjernt fyr på et granitnæs i den blå time, med lanternen tændt
Lighthouse 360Overvågning og styring af fyrNaviGuard på anlægget · Emiko for netværket · fra Vikingegaarden
Udviklet og produceret i Danmark

Hele dit fyr i ét overblik.Lighthouse 360 fra Vikingegaarden

Overvåg lanternen og de systemer, der holder den i drift, modtag alarmer og følg hele dit fyrnetværk i Emiko. Lighthouse 360 bruger NaviGuard til at forbinde udstyret på hvert anlæg. Vælg ren overvågning eller understøttet fjernstyring, aftalt for hvert anlæg.

Tal med os om dit fyrnetværk Udforsk konfigurationer

Fuldt overblik over anlægget

Overvåg de systemer,
der holder
fyret i drift.

Anlæggets konfiguration kan omfatte netforsyning, batterispænding, opladning, solproduktion, UPS-status, nødforsyning og ekstra sensorer. Vælg målinger og alarmer ud fra det installerede udstyr.

lanternen og alle tilsluttede systemer i ét overblik

De tilgængelige målinger og alarmer afhænger af det tilsluttede udstyr og dets integration.

status og, hvor det understøttes, fyrkarakter
Lanterne
netforsyning, batterispænding og opladning
Strøm
produktion og opladning
Sol
UPS-status, nødforsyning og sensorer på anlægget
Nødforsyning
Nøglefunktioner

Status, alarmer og fjernfunktioner.

Brug anlæggets data i den daglige drift og til planlægning af vedligehold. Funktionerne nedenfor afhænger af det tilsluttede udstyr og den integration, der er aftalt for hvert anlæg.

01

Se anlæggets status og historik.

Åbn et anlæg fra netværkskortet for at undersøge alarmer og gennemgå driftsdata inden et besøg.

  • Tilsluttede systemer og tilgængelige målinger
  • Fejl og alarmer for hvert anlæg
  • Anlæggets historik til planlægning af vedligehold
02

Modtag alarmer, hvor du end arbejder.

Fastlæg alarmbetingelser og modtagere for din organisation. Modtag besked via SMS og e-mail, og se derefter anlæggets status, fejl og målinger i Emiko på telefon, tablet eller computer.

  • Besked via SMS og e-mail
  • Telefon, tablet eller computer
  • Betingelser og modtagere pr. organisation
03

Opdag faldende ydeevne over tid.

Emiko bruger automatisk trendanalyse til at finde ændringer i de loggede data. En faldende tendens i batterispændingen eller et vedvarende fald i den registrerede soleffekt udløser en alarm. Det tidlige varsel understøtter tilstandsbaseret vedligehold: undersøg årsagen, og planlæg eftersyn eller reservedele inden næste servicebesøg.

Automatisk trendanalyseTidligt varselTilstandsbaseret vedligehold
12,0 V12,5 V13,0 VTidligt varselUge 1Uge 12Logget batterispænding
En gradvist faldende batterispænding udløser en alarm. Gennemgå den loggede historik, og vurder batteri og ladesystem inden et servicebesøg.
20 W40 W60 WTidligt varselMåned 1Måned 6Soleffekt pr. uge
Et vedvarende fald i den loggede soleffekt udløser en alarm. Undersøg, om der er behov for eftersyn, rengøring eller udskiftning, og klargør det relevante udstyr og de nødvendige dele.

Et tidligt varsel er et tegn, der kræver opmærksomhed, ikke en diagnose eller en forudsigelse af den resterende levetid.

04

Få detaljerede oplysninger gennem digital integration.

Understøttede Bluetooth- og kablede integrationer leverer målinger, driftstilstande, fejlinformation og indstillinger. De tilgængelige data og kommandoer afhænger af udstyrets producent, model, firmware, interface og den implementerede integration. Yderligere integrationer kan udvikles ud fra de nødvendige interfaceoplysninger.

Dokumenterede NaviGuard-integrationer

Bluetooth Low Energy 5.3Understøttede udstyrsinterfaces
2 × RS-485Kablet serielt udstyr
Analoge og digitale indgangeSpændinger, tilstande og sensorer
4 relæudgangeKobling, f.eks. af facadebelysning
MålingerDriftstilstandeFejlinformationIndstillinger
05

Vælg de fjernfunktioner, du har brug for.

Vælg ren overvågning, eller tilføj fjernstyring af udvalgt udstyr. Hvor det understøttes, kan du se eller ændre lanternens fyrkarakter, vælge fast lys til en test og vende tilbage til automatisk dag- og natdrift.

Hvor det understøttes, kan du tænde tilsluttet facadebelysning til et eftersyn i dagslys. Fjernfunktioner aftales for hvert anlæg og afhænger af udstyret og integrationen.

Fjernstyring er valgfri
Fyr 02 · Lanterne
Lanternen melderAutomatisk dag- og natdriftFyrkarakter Fl(2) W 10s
  1. Vælg fast lys til testen
  2. Kontrollér lyset og den status, lanternen melder
  3. Vend tilbage til automatisk dag- og natdrift
Udviklet og produceret i Danmark

Lighthouse 360 er udviklet og produceret i Danmark, og Emiko drives i Danmark og EU.

Tal med os om dit fyrnetværk
Anvendelser og konfiguration

Til enkelte fyr og spredte netværk.

Konfigurer Lighthouse 360 til ét anlæg eller et spredt netværk, også fjerntliggende steder, hvor vedligehold kræver en rejse. Anlæg med lanterner fra forskellige producenter og forskellige strømforsyninger kan dele ét driftsoverblik gennem understøttede integrationer.

Luftfoto i skumringen af en skærgård med små fyr på hver sit skær
NormalFejlIngen nye dataRepræsentative kystanlæg
Et fjernt fyr på et klippeskær med et lille solpanel ved siden af
Soldrevet

Soldrevne anlæg

Se de tilgængelige målinger af solproduktion, opladning og batteri sammen med lanternens status. Medregn controller og kommunikationsudstyr i anlæggets energibudget.

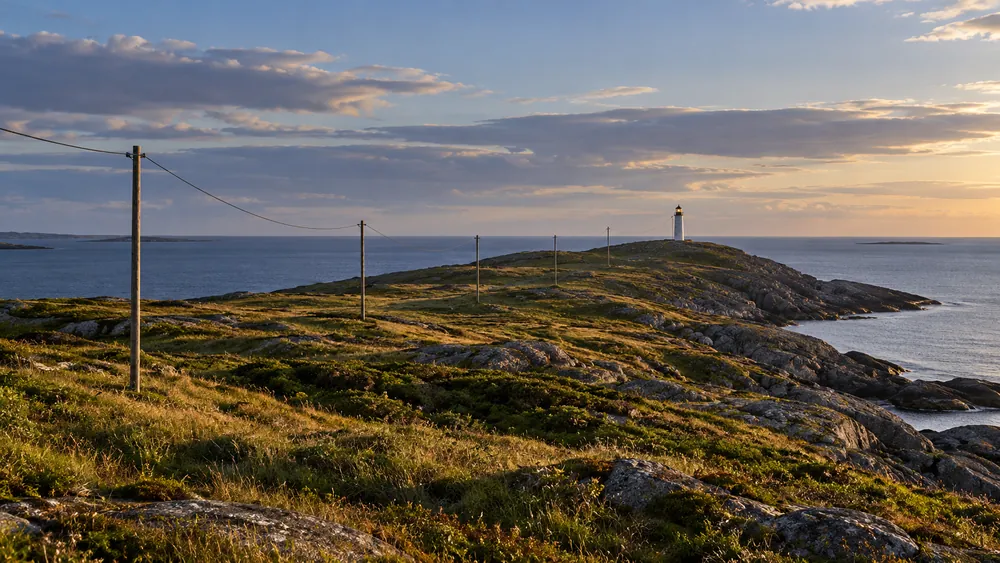

En luftledning på træmaster hen over et næs til et fjernt fyr
Netforsynet

Netforsynede anlæg

Overvåg lanternen sammen med de tilgængelige data for netforsyning, lader, batteri, UPS og nødforsyning. Tilføj miljø- eller skabssensorer efter behov. Styring af facadelys er valgfri og afhænger af udstyret og integrationen.

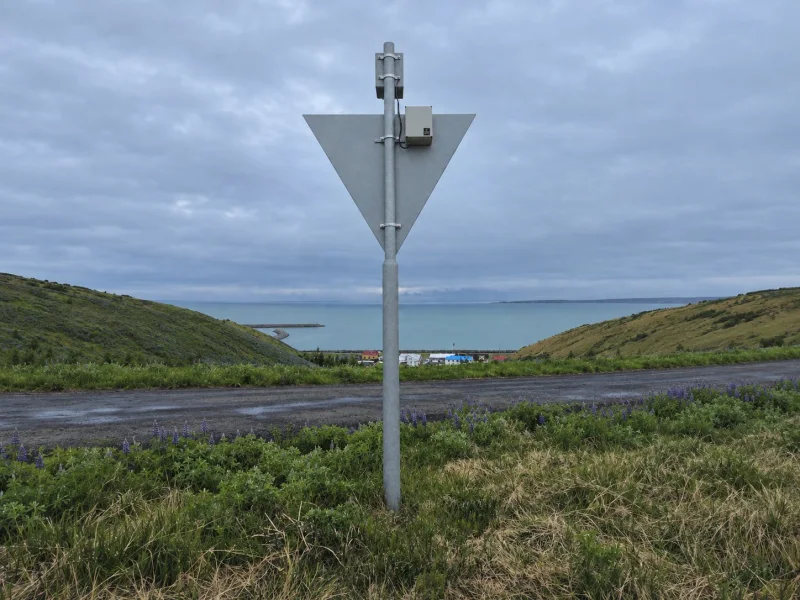

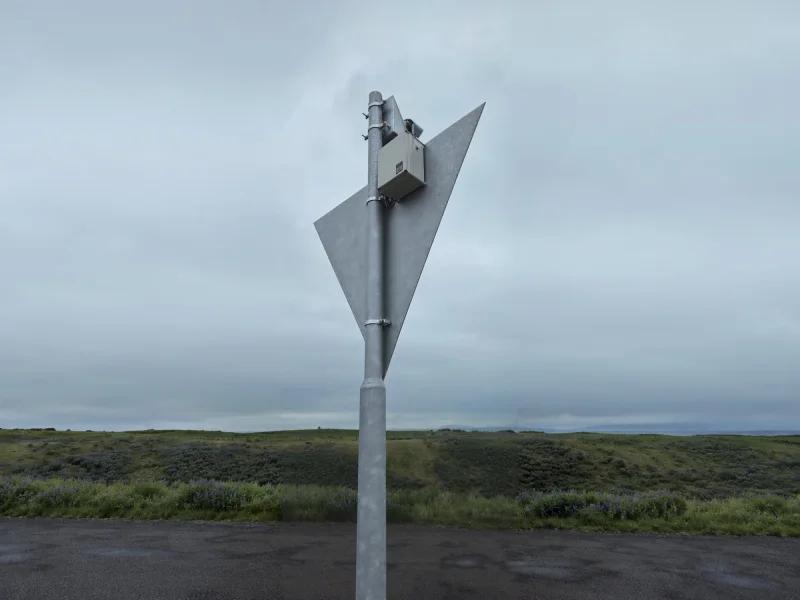

En PowerGuard-strømforsyning monteret på masten til et dagmærke
Eksisterende udstyr

Eksisterende udstyr og blandede anlæg

Vi vurderer det installerede udstyr og dets interfaces for at finde de overvågnings- og styringsfunktioner, der er mulige. Understøttet digital integration giver adgang til udstyrets interne data. Hvor der ikke findes et digitalt interface, kan strømmåling overvåge egnede lanternebelastninger.

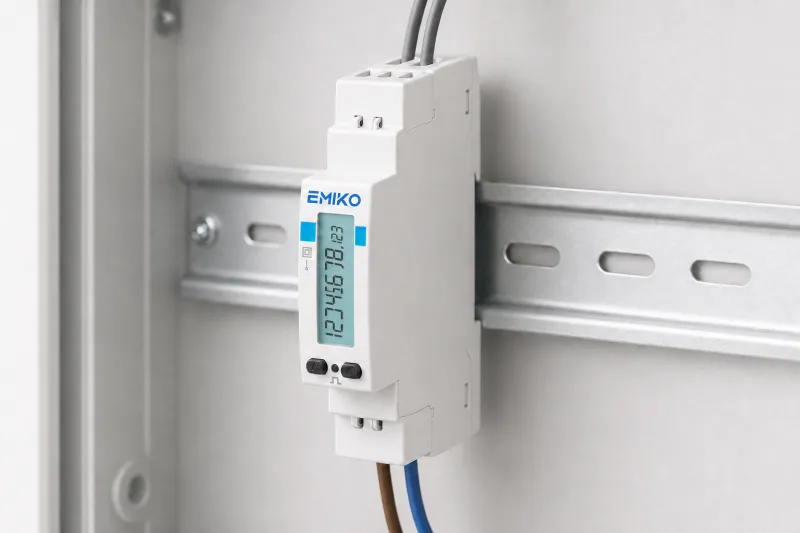

En kompakt enfaset energimåler på en DIN-skinne
NaviGuard Pro EM

Forbrugsrapporter og afregning

NaviGuard Pro EM tilføjer en EM511-måler til en enfaset 230 V-forsyning. MID-certificeringen omfatter målerens register for aktiv energi. Emiko logger forbruget i kWh og laver forbrugsrapporter pr. dag og for valgte perioder ud fra målerdata. Brug aflæsningerne til at følge energiforbruget eller som grundlag for forbrugsbaseret afregning med den private husstand eller virksomhed, der leverer strømmen.

Aftal omfanget for hvert anlæg.

Vælg ren overvågning eller udvalgte fjernfunktioner. Notér i det aftalte omfang for anlægget, hvad der kan aflæses eller justeres, og eventuelt ekstra integrationsarbejde.

Tal med os om dit anlægs konfiguration

Sådan fungerer Lighthouse 360.

NaviGuard forbinder det aftalte udstyr og sender de tilgængelige data til Emiko, som viser dem på netværkskortet, i anlægsvisningen, i alarmer og i historikken. Hvis fjernstyring er slået til for anlægget, går understøttede kommandoer tilbage gennem NaviGuard til det valgte udstyr.

  1. KortlægningKortlæg lanterner, strømudstyr, interfaces og driftskrav på hvert anlæg.
  2. TilslutningVælg NaviGuard-konfigurationen, og tilslut det aftalte udstyr og sensorerne.
  3. OpsætningOpsæt anlægget i Emiko, herunder brugere, alarmbetingelser og modtagere af beskeder.
  4. IdriftsættelseKontrollér målinger, alarmer og eventuelle aktiverede fjernkommandoer under idriftsættelsen.
  5. DriftBrug det fælles overblik i den daglige drift og anlæggets historik til planlægning af vedligehold.
NaviGuard-modeller

Vælg modellen til dit anlæg.

Vælg en model ud fra de målinger, styrefunktioner og den tilslutningskapacitet, hvert anlæg kræver. Serien dækker aktivering af lys ved havneindløb og overvågning af fyr. Forskellige modeller kan dele én Emiko-konto.

Varenr. 1006858Port Control

Tænd lyset ved havneindløbet fra Emiko eller med en SMS-kommando. Lad lyset være tændt, indtil der sendes en slukkekommando, eller brug en forudindstillet periode med automatisk slukning.

Controller
LX9 eco
Analoge indgange
2
Digitale indgange
5
Relæudgange
4
Integreret
–
Vælg den, når fjernaktivering af lys er hovedkravet
Varenr. 1006885Eco

Port Control-funktioner plus overvågning til et mindre anlæg. Følg forsyning, batteri, sol og udvalgte signaler fra udstyret, med målinger, alarmer og historik i Emiko.

Controller
LX9 eco
Analoge indgange
2
Digitale indgange
5
Relæudgange
4
Integreret
–
Vælg den, når målinger og styring passer til dens tilslutningskapacitet
Varenr. 1006886Pro

Eco-funktioner med flere analoge indgange til samtidige målinger. Saml oplysninger om forsyning, batteri, sol, lanterne og udvendigt lys. Understøttede digitale integrationer giver udstyrsdata og valgfri indstillinger.

Controller
LX9 pro
Analoge indgange
4
Digitale indgange
5
Relæudgange
4
Integreret
–
Vælg den, når anlægget har brug for flere målepunkter
Varenr. 1006887Pro PM

Pro-funktioner med integreret PowerMonitor til strømmåling på én tilsluttet 12–24 V DC-lanterne eller RACON-belastning. PowerMonitor kan fungere sammen med understøttet digital integration.

Controller
LX9 pro
Analoge indgange
3 ledige af 4
Digitale indgange
5
Relæudgange
4
Integreret
PowerMonitor
Vælg den, når anlægget har brug for en indikation af den elektriske belastning
Med energimålerPro EM

Pro-funktioner med integreret EM511-måling af den enfasede 230 V-forsyning. Målerens register for aktiv energi er MID-certificeret. Emiko logger forbruget til rapporter pr. dag og periode.

Controller
LX9 pro
Analoge indgange
4
Digitale indgange
5
Relæudgange
4
Integreret
EM511-måler
Vælg den til overvågning af energiforbrug og målerdata til afregning
Én Emiko-konto til alle modellerTo RS-485-kanalerBluetooth Low Energy 5.3Ren overvågning eller med fjernfunktioner

Tilslutningskapacitet

Controllerens ind- og udgange pr. model
SpecifikationPort ControlEcoProPro PMPro EM
HovedfunktionAktivering af lys ved havneindløbPort Control-funktioner plus overvågningEco-funktioner med flere analoge indgangePro-funktioner med strømmålingPro-funktioner med energimåling
ControllerLX9 ecoLX9 ecoLX9 proLX9 pro med PowerMonitorLX9 pro
Analoge indgange2244 i alt, 1 bruges af PowerMonitor, 3 ledige4
Digitale indgange55555
Relæudgange44444
Integreret målingIngenIngenIngenPowerMonitor: strøm på én 12–24 V DC-lanterne eller RACON-belastningEM511, 230 V enfaset; MID-certificeret register for aktiv energi
I EmikoAktivering af lys fra Emiko eller via SMSMålinger, alarmer og historikMålinger, alarmer og historikMålinger, alarmer og historikPlus forbrugsrapporter i kWh pr. dag og periode
Varenummer1006858100688510068861006887–

Controllerens hardware har to RS-485-kanaler og Bluetooth Low Energy 5.3. De tilgængelige målinger og kommandoer afhænger af den tilsluttede model og dens integration. Indgangene fordeles på de signaler, anlægget kræver. For Pro EM gælder MID-certificeringen EM511-målerens register for aktiv energi; Emikos rapporter er forbrugsrapporter baseret på målerdata.

Valg af model i Lighthouse 360

Vælg Eco eller Pro efter den overvågningskapacitet, der er brug for. Vælg Pro PM til strømmåling eller Pro EM til energimåling på 230 V. Brug Port Control til aktivering af lys ved havneindløb. Aftal strømforsyning og integrationer for hvert anlæg.

Tal med os om dit anlægs konfiguration
Emikos økosystem

En del af din samlede Emiko-konto.

Få adgang til Lighthouse 360 og andre tilsluttede Vikingegaarden-løsninger med ét Emiko-login. Andre løsninger kan levere vejr-, vandstands- eller energidata på samme konto, alt efter de tjenester og den adgang, der er opsat for din organisation.

Lighthouse 360 giver overblikket over fyrene i Emiko. NaviGuard kan også forbinde understøttet udstyr ved havneindløb og dermed udvide kontoen til andre anlæg.

Lighthouse 360 er udviklet og produceret i Danmark, og Emiko drives i Danmark og EU.

EmikoÉn konto, ét login
Lighthouse 360Fyrnetværk NaviGuardHavneindløb VejrVejrstationer til havne VandstandVandstandsmålere EnergiEnergilogning
Emiko-platformenNaviGuardAtoN House NordicFyrløsning
Teknisk vejledning

Planlæg dit anlæg.

Brug tjeklisten til at beskrive hvert anlæg og det udstyr, der allerede er installeret. Medtag tilgængelige interfaceoplysninger, oplysninger om strøm og forbindelse, de alarmer, du har brug for, og om du ønsker ren overvågning eller udvalgte fjernfunktioner. Ud fra disse oplysninger fastlægger vi omfanget af installation og integration.

Tal med os om dit anlægs konfiguration
  1. Udstyr

    Producent og model for lanterne, strøm- og nødforsyningsudstyr

  2. Interfaces

    Tilgængelige interfaceoplysninger: Bluetooth, RS-485 eller andre kablede forbindelser

  3. Strømforsyning

    Sol, net, batterier, UPS og nødforsyning på anlægget

  4. Forbindelse

    Hvordan anlægget kan kommunikere med Emiko

  5. Alarmer

    Hvilke forhold skal alarmere hvem, via SMS eller e-mail

  6. Driftsomfang

    Ren overvågning eller overvågning med udvalgte fjernfunktioner

Ofte stillede spørgsmål

Ofte stillede spørgsmål.

Kan vi bruge lanterner fra forskellige producenter?

Ja, hvor udstyret understøttes. De tilgængelige målinger og kommandoer afhænger af model, firmware, interface og den implementerede integration. Yderligere integrationer kan vurderes og udvikles til projektet.

Skal vi slå fjernstyring til?

Nej. Vælg ren overvågning eller valgfri fjernstyring af udvalgt udstyr. Fjernfunktioner aftales for hvert anlæg.

Kan vi aflæse og ændre en lanternes fyrkarakter?

Ja, hvor lanternen og integrationen understøtter begge funktioner. Understøttede kommandoer kan også omfatte fast lys og automatisk dag- og natdrift. Integrationsspecifikationen bekræfter kommandoerne for hver model.

Understøtter en Bluetooth-forbindelse alle funktioner?

Nej. Funktionerne afhænger af udstyrets Bluetooth-interface og den implementerede integration. Forbindelsen kan give målinger, indstillinger eller begge dele. Læse- og skriveadgang bekræftes hver for sig.

Hvordan modtager vi alarmer?

Modtag de opsatte beskeder via SMS og e-mail. Se status og alarmer i Emiko på telefon, tablet eller computer.

Kan vi kombinere sol- og netforsynede anlæg?

Ja. Anlæg med forskellige strømforsyninger og udstyrskonfigurationer kan dele én Emiko-konto.

Projektforespørgsel

Tal med os om dit fyrnetværk.

Fortæl os om dine anlæg, det installerede udstyr og jeres driftskrav. Vi hjælper med at fastlægge overvågning, integration og valgfri fjernfunktioner for netværket.
