Installationsgeometri
Valget tager hensyn til montering, eksponering og krævet synlighed. ML 100, ML 200 og ML 300 adskiller sig i husmål, nedsænkningsklasse og forsyning; de oplyste lysstyrkeklasser er ens i serien.
AtoN House Nordic · Lys og lanterner
Markeringslys
Markeringslys til maritimt udstyr og nødafmærkning af vrag
Daniamant ML 100-, ML 200- og ML 300-markeringslys identificerer garn, fortøjninger, havbrugsanlæg og maritime arbejdsområder i henhold til afmærkningsplanen. MSM MCL360N afgiver skiftevis blåt og gult lys til nødafmærkning af vrag efter IALA-anbefaling R1001.
- Daniamant ML 100, ML 200 og ML 300
- Batteri eller ekstern forsyning afhængigt af model
- MSM MCL360N-lanterne til nødafmærkning af vrag
AtoN House Nordic
Udforsk denne division
- ML-seriens oplyste rækkevidde
- 2 eller 3 sømil
- ML-muligheder for minimumslysstyrke
- 5 eller 15 cd
- MCL360N oplyst rækkevidde
- Op til 6 sømil
Nøglefunktioner
Anvendelse og udvælgelseskriterier
ML-serien giver specificerede farve- og blinkmuligheder til afmærkning af udstyr. MCL360N har en særskilt funktion til nødafmærkning af vrag; det blå og gule signal vælges af den ansvarlige myndighed efter planen for afmærkning af nye farer.
Strømforsyning og autonomi
ML 100 anvender tre alkaliske D-celler ved 4,5 VDC; ML 200 anvender en 4,5 VDC-batteripakke. ML 300 kræver 10–27 VDC ekstern forsyning, mens MCL360N er en selvforsynende solcellelanterne; autonomien bekræftes for den valgte driftskarakter.
Udstyrsdokumentation
Den leverede konfiguration identificeres i projektdokumentationen. Oplyste værdier og eventuelle relevante certifikater kontrolleres i forhold til de specificerede driftsforhold.
Overvågningsgrænseflader
Emiko-overvågning specificeres, hvor udstyret understøtter det. Tilgængelige signaler, kommunikation og alarmhåndtering bekræftes før levering.
Idriftsættelsesrapport
Idriftsættelsen dokumenterer det installerede udstyr, indstillinger og funktionskontrol. Afleveringsdokumentationen fastlægger krav til eftersyn og vedligeholdelse.
Forhold på stedet
Valget tager hensyn til monteringsforhold, eksponering og adgang til service. Oplysninger om stedet indgår i den aftalte specifikation.
Applikationer
Anvendelser til marinemarkeringslygter
Overalt skal en position, grænse eller fare forblive synlig efter mørkets frembrud.

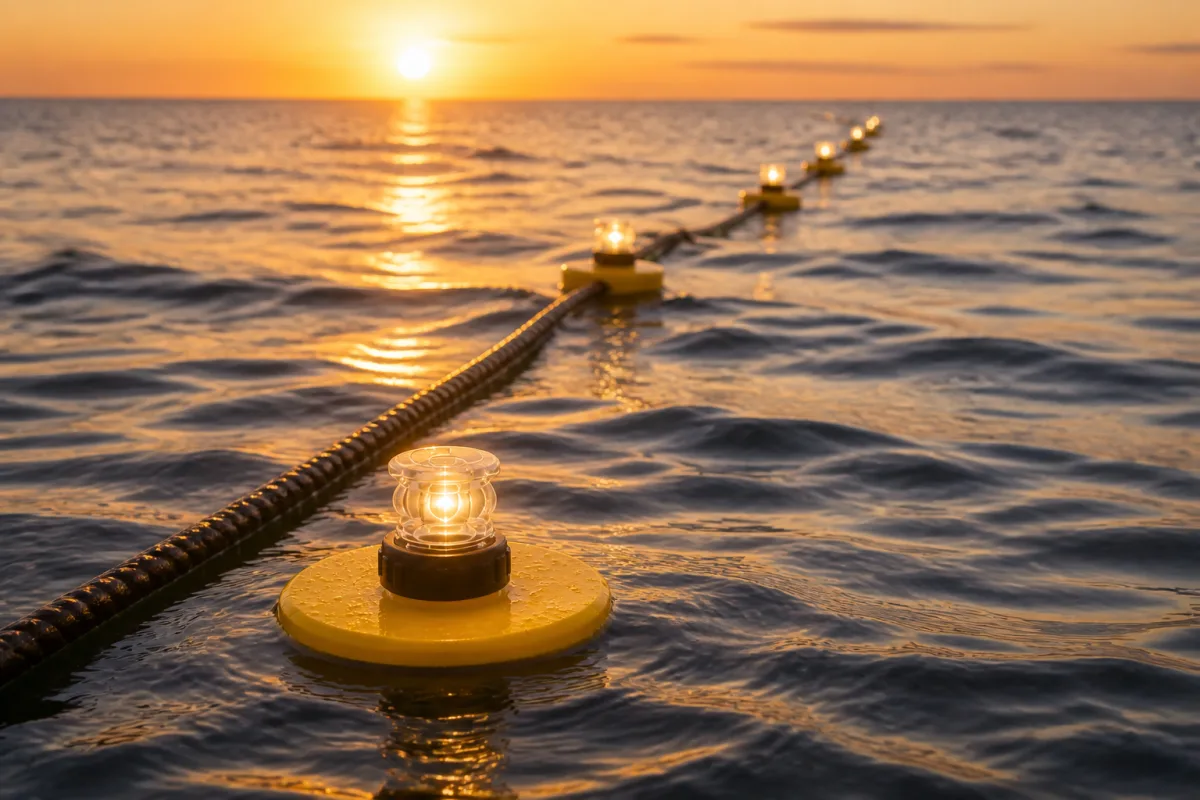

Bøjer og fortøjningsliner
Oplys flydende bøjer og faste fortøjningspunkter for sikker navigation omkring havne, sejlruter og akvakulturzoner.

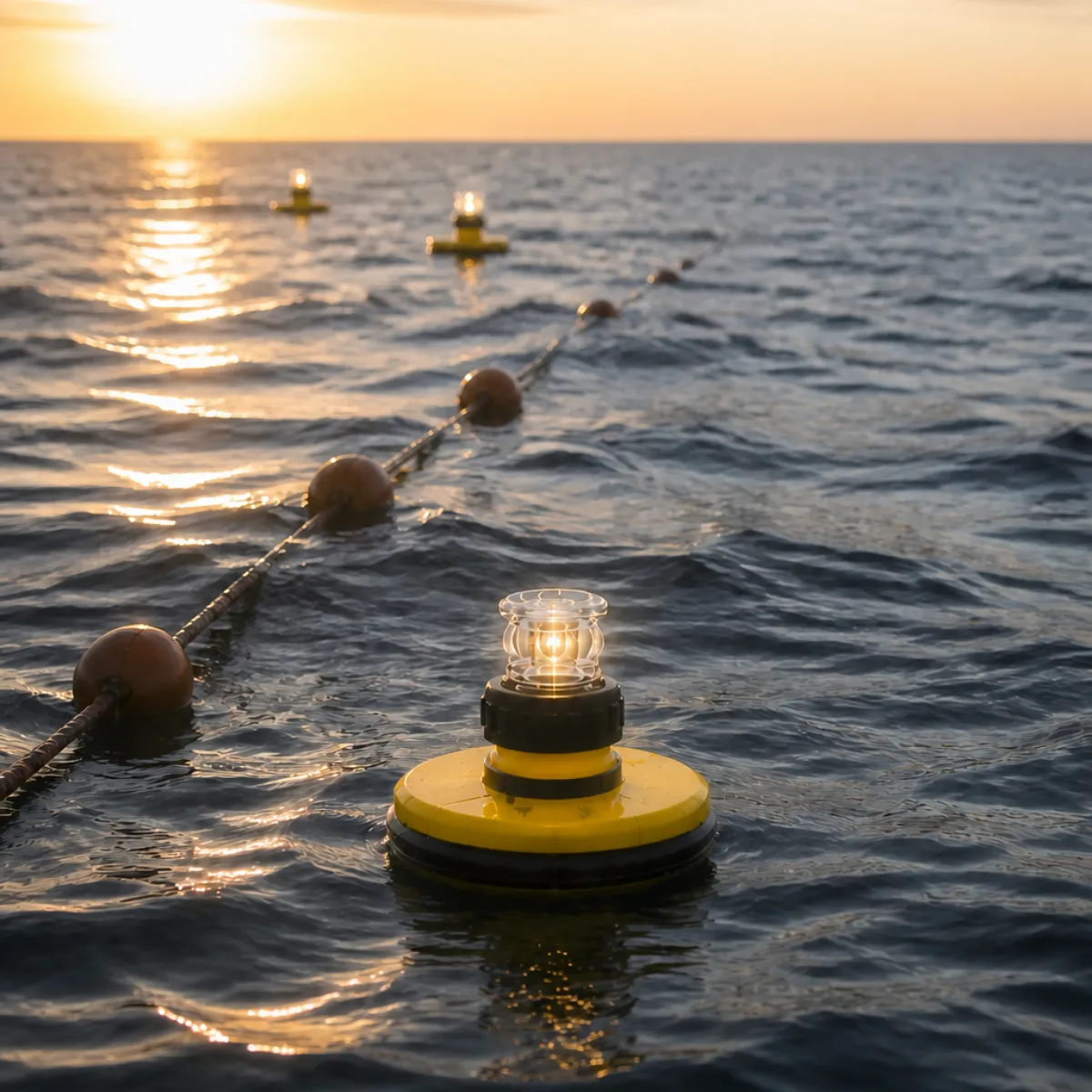

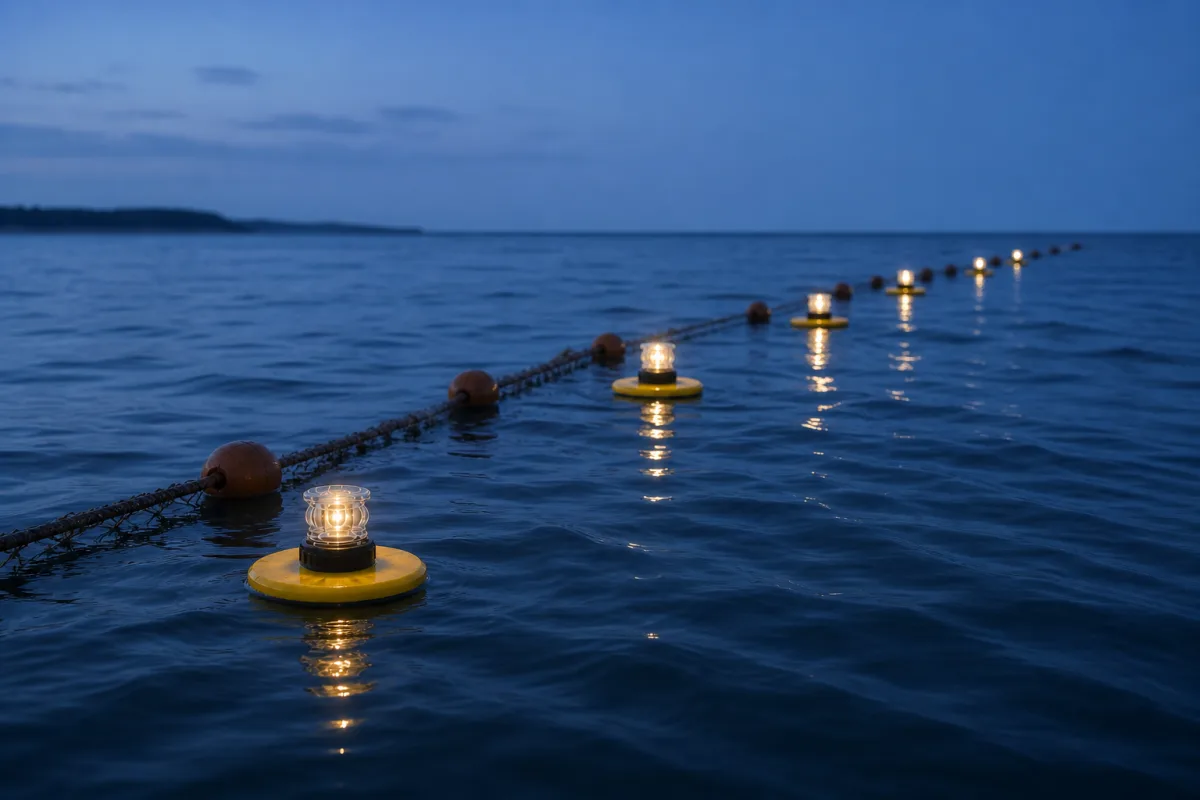

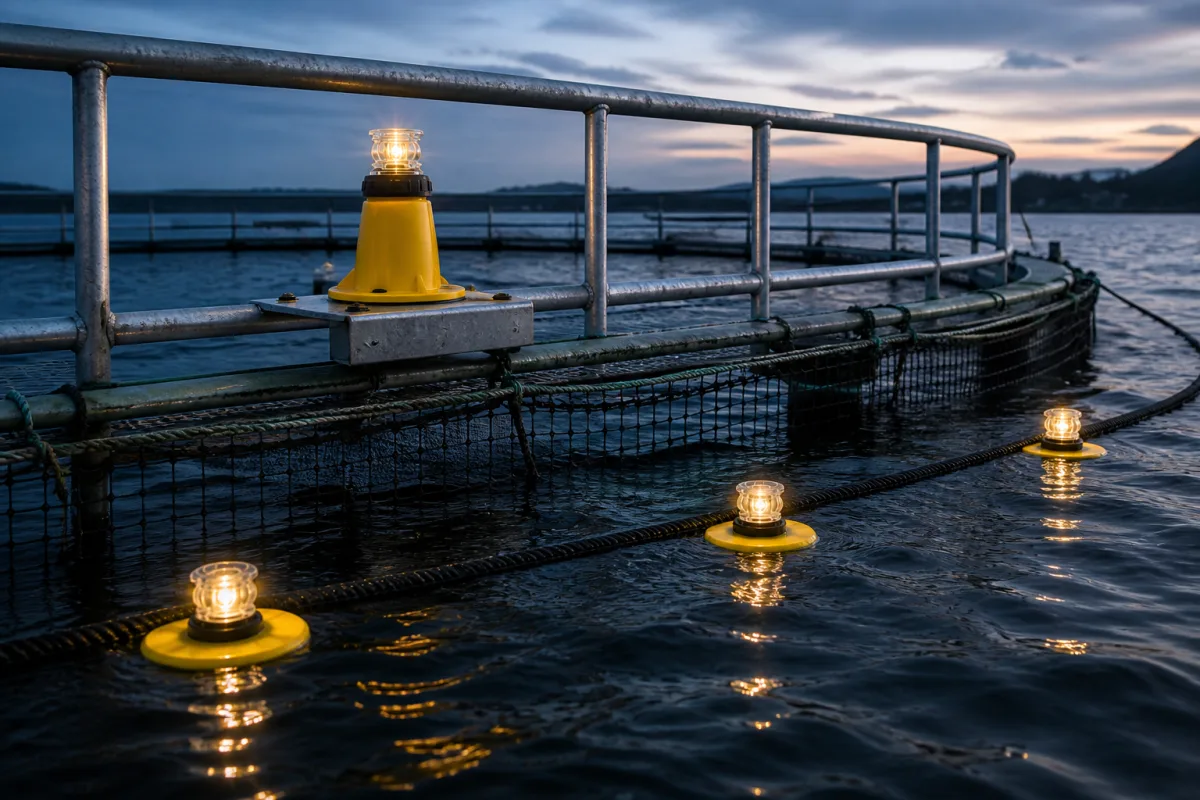

Net og akvakultur
Marker netpositioner og opdrætsgrænser i kystnære og offshore farvande, med den model valgt til montering, kraft og intensitet.

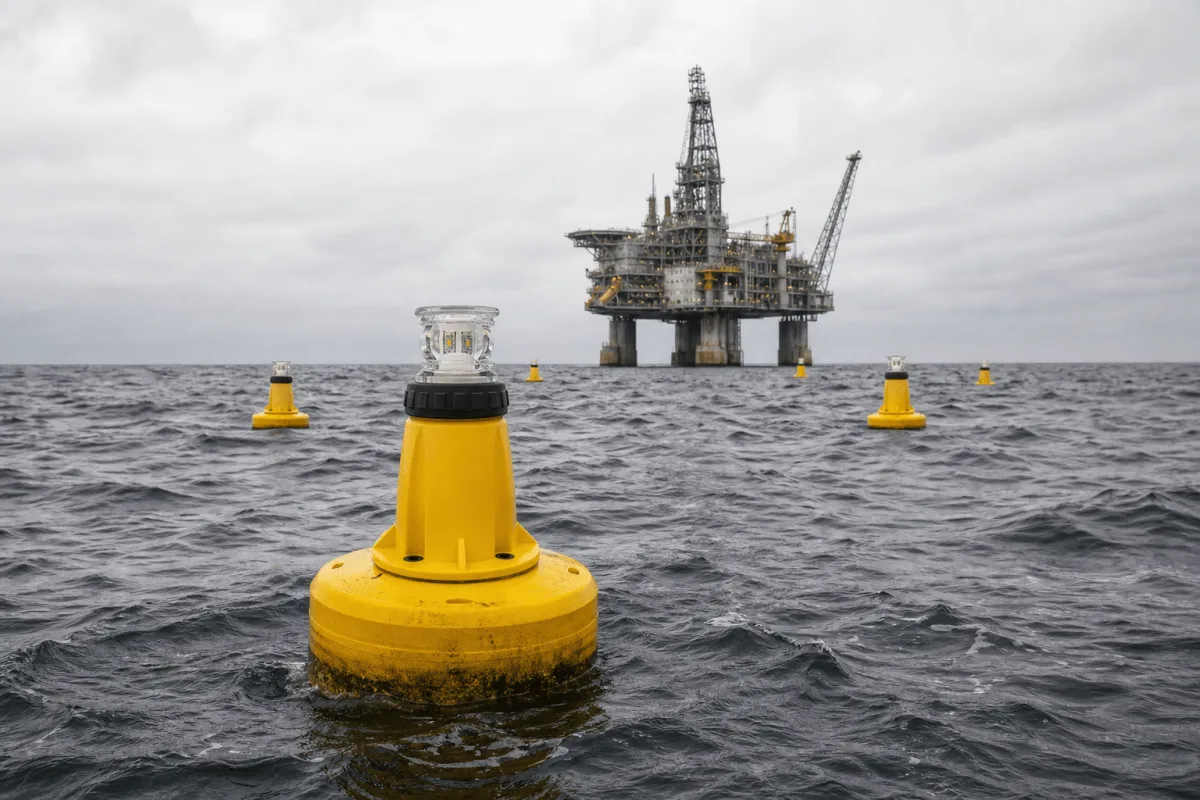

Platforme og vindmølleparker
Fremhæv infrastruktur, eksklusionszoner, områder med seismiske kabler og midlertidige arbejdspladser om natten og ved dårlig sigtbarhed.

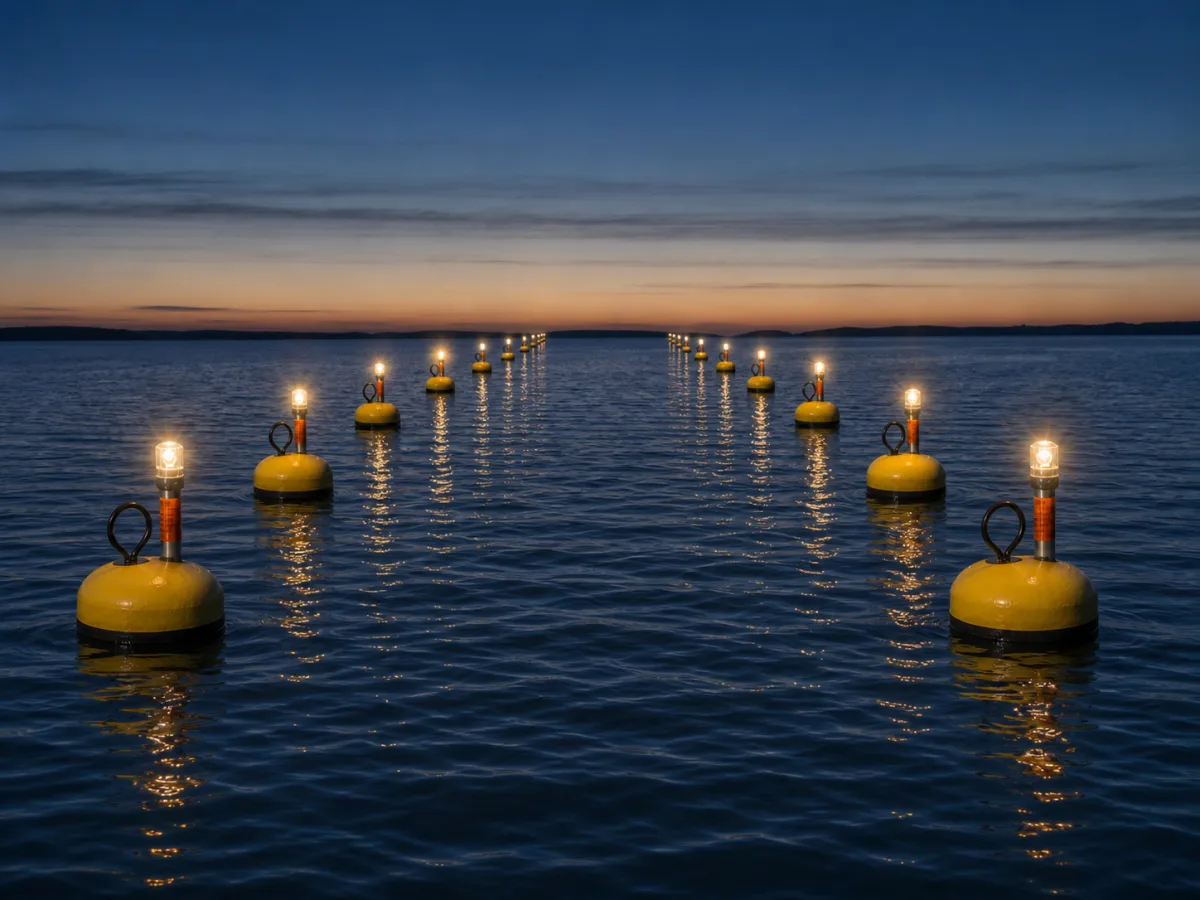

Havneindsejlinger og barrierer
Forbedre sigtbarheden ved indflyvningspunkter, flydende barrierer, inddæmningslinjer og beskyttede miljøzoner.
Sådan fungerer det
Specifikation og idriftsættelse
Valget tager hensyn til montering, eksponering og krævet synlighed. ML 100, ML 200 og ML 300 adskiller sig i husmål, nedsænkningsklasse og forsyning; de oplyste lysstyrkeklasser er ens i serien.
ML-serien giver specificerede farve- og blinkmuligheder til afmærkning af udstyr. MCL360N har en særskilt funktion til nødafmærkning af vrag; det blå og gule signal vælges af den ansvarlige myndighed efter planen for afmærkning af nye farer.
ML 100 anvender tre alkaliske D-celler ved 4,5 VDC; ML 200 anvender en 4,5 VDC-batteripakke. ML 300 kræver 10–27 VDC ekstern forsyning, mens MCL360N er en selvforsynende solcellelanterne; autonomien bekræftes for den valgte driftskarakter.
Projektet fastlægger afmærkningsfunktion, position og driftskrav.
Vikingegaarden bekræfter udstyrskonfigurationen og installationskravene.
Installationsomfanget omfatter montering, strømforsyning og understøttede overvågningsgrænseflader.
Idriftsættelsen kontrollerer de specificerede funktioner og dokumenterer indstillingerne.
Modeller
Udstyrskonfigurationer
Modelvalget bekræftes i forhold til projektets krav. Følgende værdier angiver de oplyste konfigurationsdata.
Daniamant ML 100
ML 100 er et kompakt batteridrevet markeringslys med en længde på 335 mm. Daniamant angiver vandtæthed til 500 m, magnet- eller reed-kontakt samt dagslyssensor.
- Minimum 5 eller 15 cd; oplyst rækkevidde 2 eller 3 sømil
- 4,5 VDC; tre alkaliske D-celler
- Blinkfrekvens: 25 blink/min

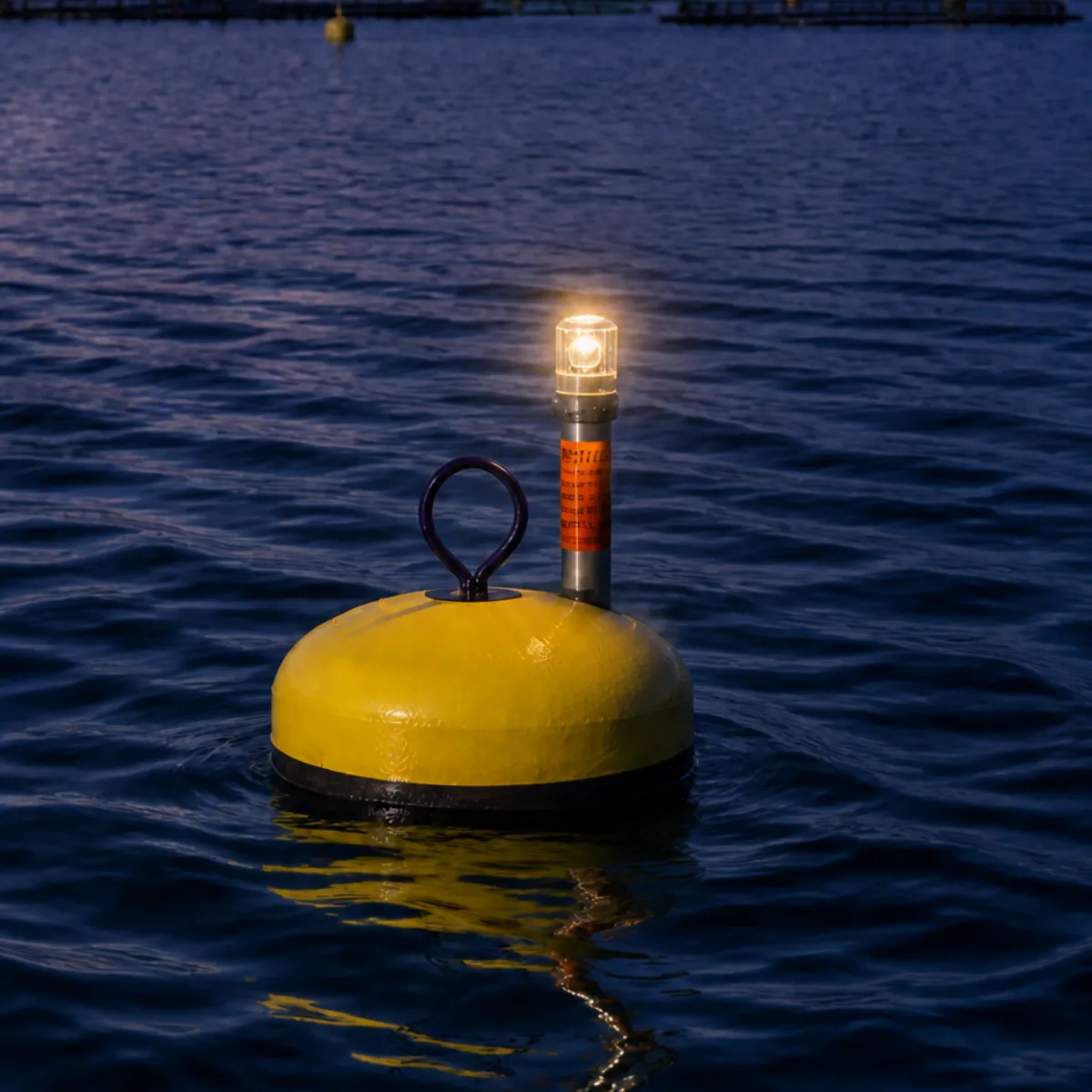

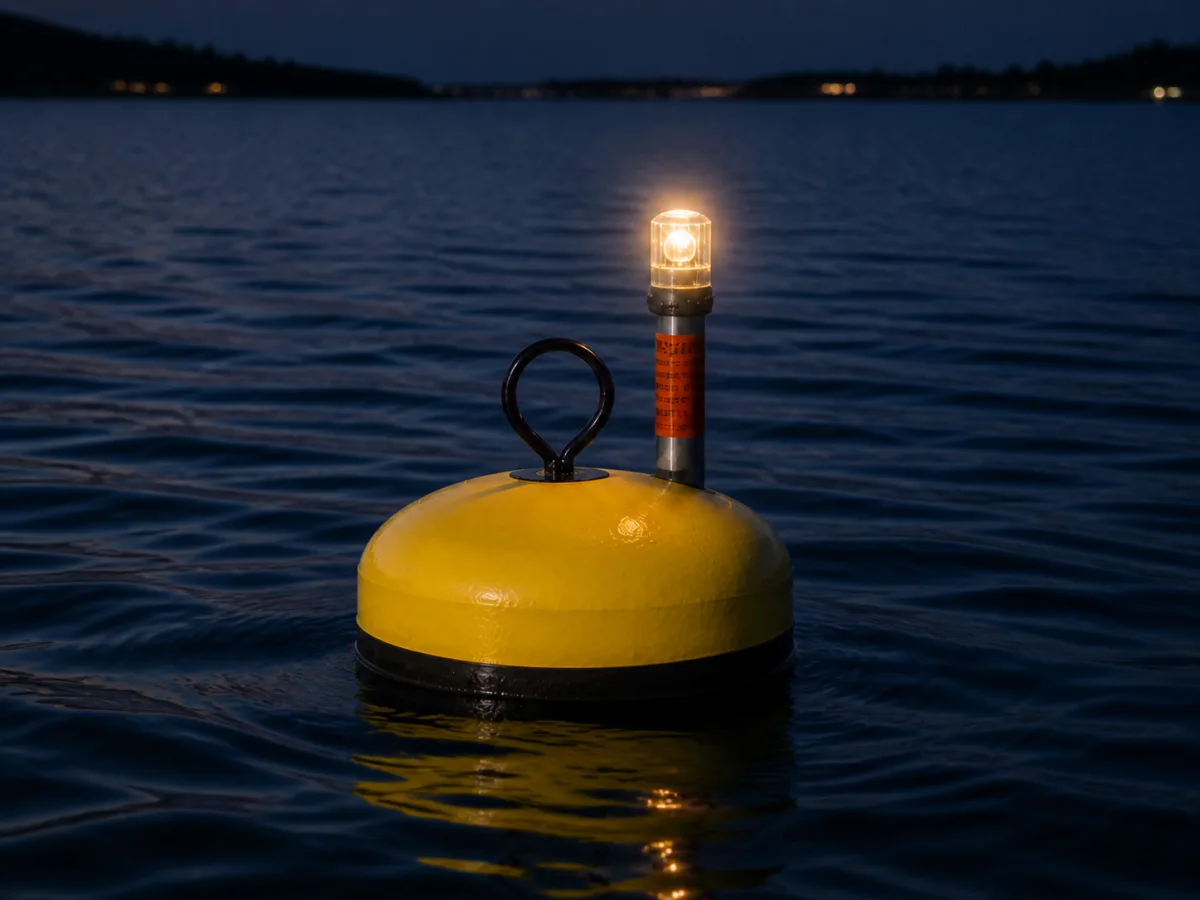

Daniamant ML 200
ML 200 er et stangformet markeringslys af aluminium med intern batteripakke. Daniamant angiver en længde på 1615 mm og vandtæthed til 100 m.
- Minimum 5 eller 15 cd; oplyst rækkevidde 2 eller 3 sømil
- 4,5 VDC batteripakke
- 25 blink/min eller Oc Y 2s; dagslyssensor

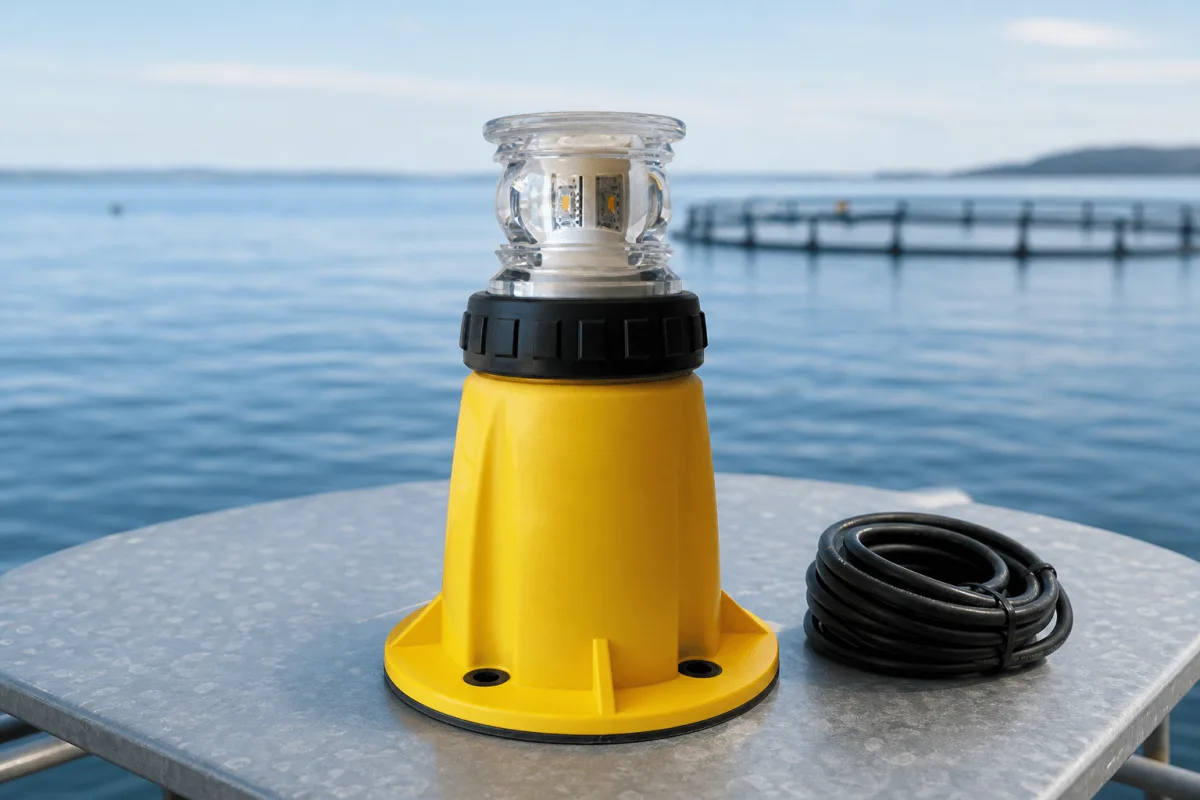

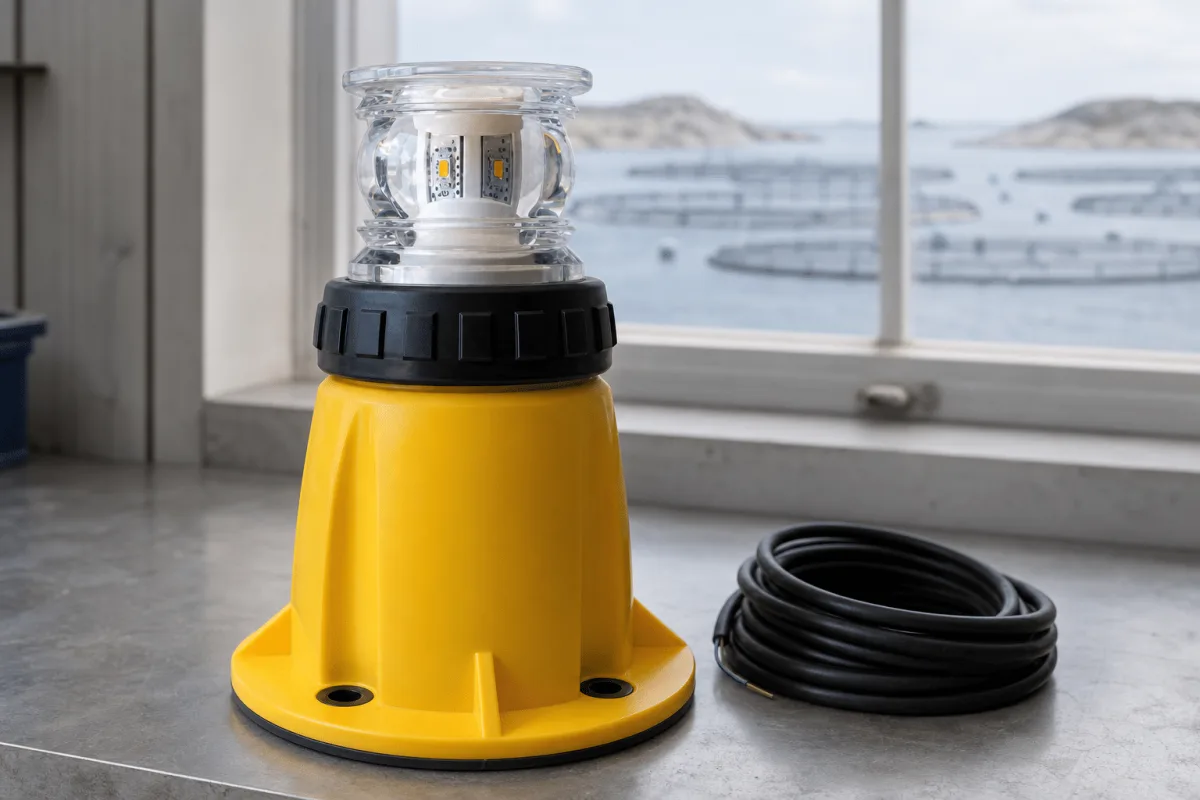

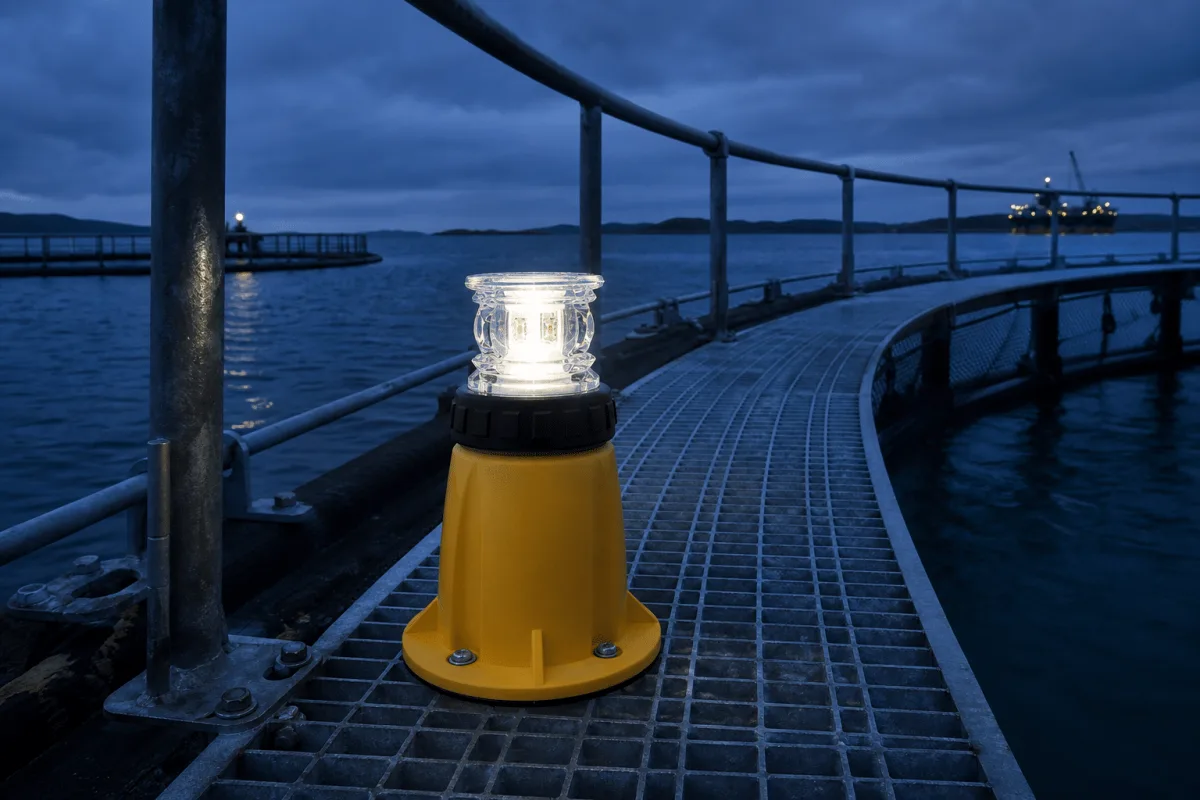

Daniamant ML 300

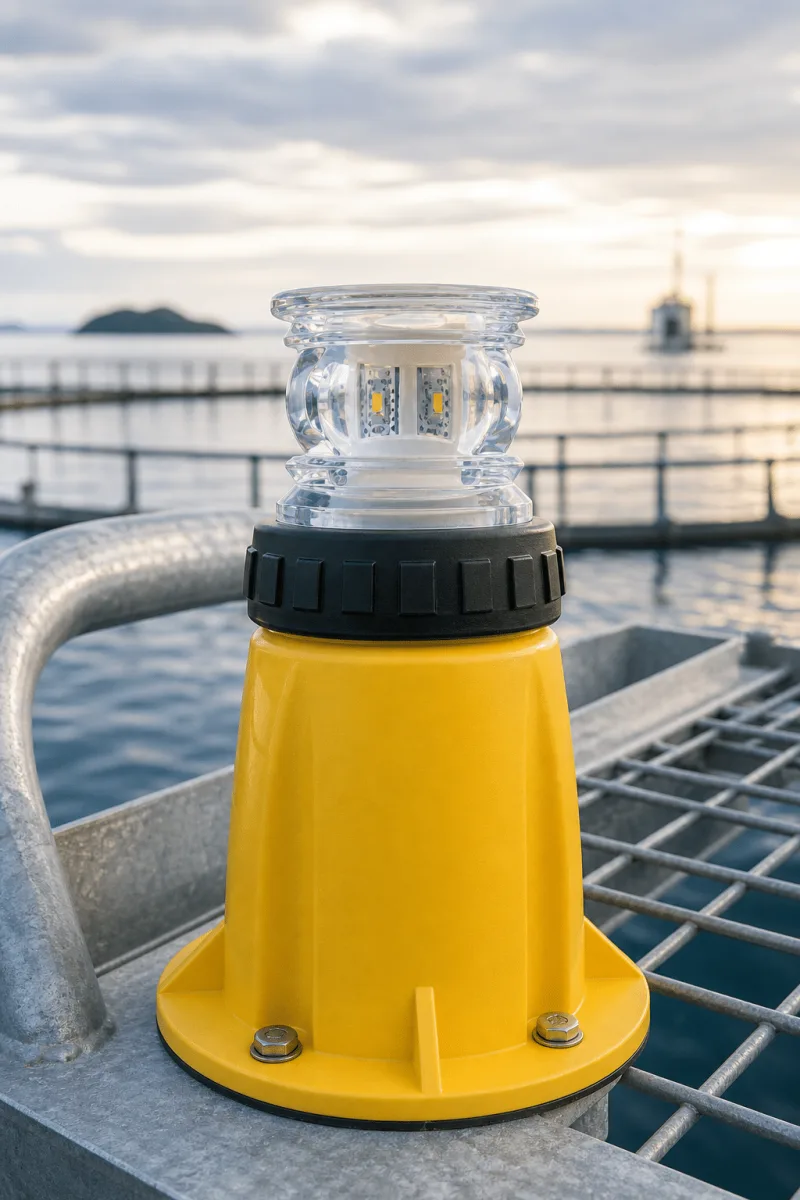

ML 300 er et flangemonteret markeringslys med ekstern forsyning. Daniamant angiver en længde på 155 mm og IP68-beskyttelse ved 5 m i en time.
- Minimum 5 eller 15 cd; oplyst rækkevidde 2 eller 3 sømil
- 10–27 VDC ekstern forsyning
- 25 blink/min, Oc Y 2s eller fast lys
MSM MCL360N
MCL360N er en selvforsynende solcellelanterne til nødafmærkning af vrag. MSM angiver skiftevis blå og gul drift, rækkevidde op til 6 sømil og størrelserne M og L.
- Skiftevis blåt og gult lys; IALA R1001
- Oplyst rækkevidde: op til 6 sømil
- Solcelleforsyning; størrelser M og L
Økosystem
Specifikation, installation og support
Vikingegaarden specificerer, leverer, installerer og idriftsætter udstyret. Teknisk support og service koordineres fra Danmark.
Projektspecifikationen beskriver udstyrets konfiguration, strømforsyning, montering og afleveringskontrol. Emiko-overvågning indgår, hvor det valgte udstyr og dets grænseflader understøtter det.
- Valg af udstyr og dokumentation
- Installation og idriftsættelse
- Service og teknisk support fra Danmark
Tekniske detaljer
Teknisk specifikation
Værdierne gælder den angivne model og konfiguration. Ikke angivne værdier og projektets godkendelsesdokumenter oplyses på forespørgsel.
Spørg om en specifikation| Parameter | ML 100 | ML 200 | ML 300 | MCL360N |
|---|---|---|---|---|
| Producent | Daniamant | Daniamant | Daniamant | MSM |
| Oplyst rækkevidde | 2 eller 3 sømil | 2 eller 3 sømil | 2 eller 3 sømil | Op til 6 sømil |
| Minimumslysstyrke | 5 eller 15 cd | 5 eller 15 cd | 5 eller 15 cd | Ikke offentliggjort |
| Forsyning | 4,5 VDC; D-celler | 4,5 VDC batteripakke | 10–27 VDC | Integrerede solcellemoduler og batteri |
| Længde | 335 mm | 1615 mm | 155 mm | På forespørgsel for størrelsen |
| Nedsænkningsklasse | 500 m | 100 m | IP68; 5 m i 1 time | På forespørgsel |
Produktguide
Projektoplysninger
Tilbuddet kræver en situationsplan og driftskrav. Vikingegaarden bekræfter udstyr, installation og serviceomfang ud fra disse oplysninger.
Installationskrav
Valget tager hensyn til montering, eksponering og krævet synlighed. ML 100, ML 200 og ML 300 adskiller sig i husmål, nedsænkningsklasse og forsyning; de oplyste lysstyrkeklasser er ens i serien.
Elektrisk specifikation
ML 100 anvender tre alkaliske D-celler ved 4,5 VDC; ML 200 anvender en 4,5 VDC-batteripakke. ML 300 kræver 10–27 VDC ekstern forsyning, mens MCL360N er en selvforsynende solcellelanterne; autonomien bekræftes for den valgte driftskarakter.
Udstyrsfotos
Udstyr og installationer
Tekniske spørgsmål
Spørgsmål om specifikationen
Hvad fastlægger installationskonfigurationen?
Valget tager hensyn til montering, eksponering og krævet synlighed. ML 100, ML 200 og ML 300 adskiller sig i husmål, nedsænkningsklasse og forsyning; de oplyste lysstyrkeklasser er ens i serien.
Hvordan specificeres energibudgettet?
ML 100 anvender tre alkaliske D-celler ved 4,5 VDC; ML 200 anvender en 4,5 VDC-batteripakke. ML 300 kræver 10–27 VDC ekstern forsyning, mens MCL360N er en selvforsynende solcellelanterne; autonomien bekræftes for den valgte driftskarakter.
Hvilke godkendelsesdokumenter leveres?
Dokumentationen bekræftes for det valgte udstyr og anvendelsen. Vikingegaarden identificerer de tilgængelige producentdokumenter og de krav, den ansvarlige myndighed har fastlagt.
Hvad kræves til et tilbud?
Forespørgslen bør omfatte afmærkningsplan, stedets koordinater, krævet ydeevne, tilgængelig strømforsyning og monteringsoplysninger. Krav til overvågning, adgang og vedligeholdelse bør også angives.
Hvilke farver og blinkkarakterer er tilgængelige?
Daniamants farve- og blinkmuligheder bekræftes for den valgte ML-variant. ML 200 tilbyder 25 blink/min eller Oc Y 2s; ML 300 tilbyder også fast lys. MCL360N afgiver det skiftevis blå og gule signal til vragafmærkning.
Tekniske forespørgsler og projektspecifikationer
Kontakt VikingegaardenUdforsk
Andre AtoN-produkter til navigationsmarkering
Projektspecifikation
Teknisk forespørgsel og tilbud
Tilbuddet udarbejdes på grundlag af afmærkningsplanen, forholdene på stedet og den ønskede udstyrskonfiguration. Vikingegaarden bekræfter specifikationen, installationsomfanget og den tilhørende dokumentation.
